光纖光柵埋入式側縫計 V2.0
型 號：PY-F-JM-A03
原產地：國產
用 途：光纖光柵式埋入測縫計適用于監測混凝土與混凝土塊體之間的伸縮縫/施工縫、混凝土與基巖之間等邊界縫的開合度，也可跨縫安裝在鉆孔中監測結構內部裂縫的變化。
光纖光柵埋入式側縫計
PY-F-JM-A03
1.產品概述
傳感器介紹：光纖光柵式埋入測縫計適用于監測混凝土與混凝土塊體之間的伸縮縫/施工縫、混凝土與基巖之間等邊界縫的開合度，也可跨縫安裝在鉆孔中監測結構內部裂縫的變化。
光纖光柵埋入式測縫（裂縫）計實物圖
2.技術參數

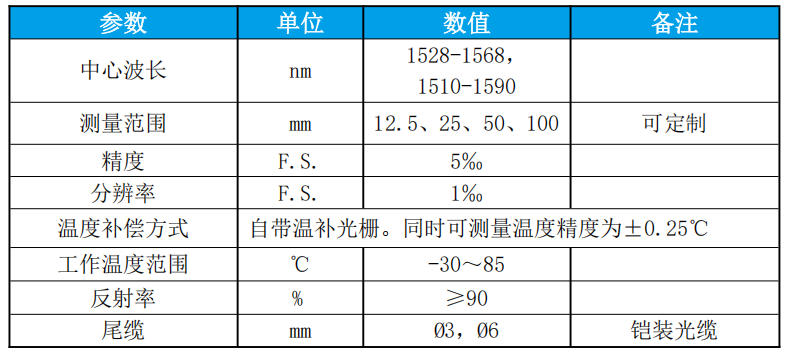

表 1 光纖光柵埋入式測縫計主要性能參數
3.工作原理
光纖光柵埋入式測縫計一端固定、另一端為活動端，當結構物發生變化時結構端移動帶動設備內光纖光柵波長變化，通過解調儀設備解析計算波長漂移量從而獲得監測值。
4.系統組網圖
圖2產品系統組網示意圖
5.安裝說明

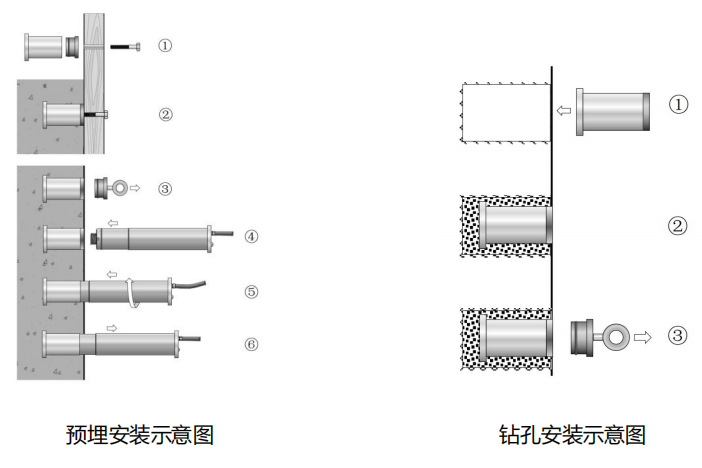

預埋及鉆孔安裝示意圖。
6. 故障排除
光纖光柵傳感器的維修與故障排查工作主要集中在對光纜接頭的定期檢查以及終端盒的維護方面。由于傳感器安裝完成后，通常難以接觸，導致其修理工作受到限制，故出現故障時可查閱下列問題及可能的解決辦法，有關更多的故障排除幫助可聯系我司咨詢。
癥狀：傳感器不能正常讀數
√ 使用紅光筆檢查傳輸光纜是否中斷；
√ 光纖光柵解調儀的 FC/PC 頭是否連接完好；
√ 光纖光柵解調儀是否已進入正常工作狀態，光纖光柵解調儀的通訊連接是否正常。
√ 查看傳感器的光譜視圖是否正常，有無較大的能量損耗點。
