混凝土結構質量掃描系統（8通道）
型 號：LT-CEDT
原產地：國產
用 途：大體積混凝土內部缺陷、澆筑密實性、均勻性檢測。

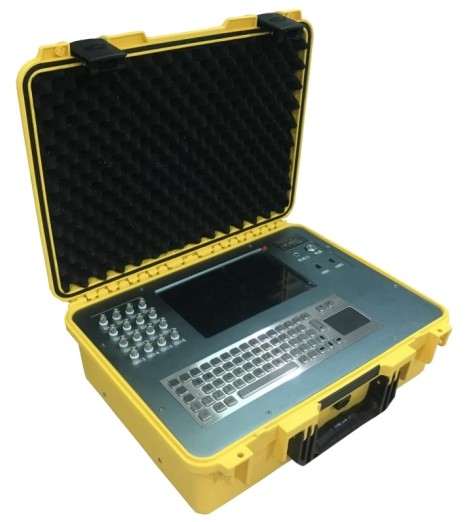

混凝土結構質量掃描系統
LT-CEDT | 精準檢測·高效可靠
一、核心功能
產品功能：大體積混凝土內部缺陷、澆筑密實性、均勻性檢測。
適用范圍：橋梁零號塊、腹板、底板、頂板、支座、墩、柱的混凝土均勻性與缺陷位置分布，水利大壩、引水洞等具有雙面測試條件的混凝土結構。
智能分析：8通道信號采集，支持波速、能量及綜合分析，缺陷分布位置智能判別。
二、技術優勢
高精度分析方法：操作便捷，測試精度高，受鋼筋影響小，不受混凝土結構形式影響。
高精度進口元器件：歐美進口核心部件，重復性好，結果準確。
智能軟件支持：波速層析成像、能量層析成像、綜合成像。
采樣精度：物理24位。
信號輸入模式：8通道同時支持IEPE和直流，且能同時使用。
三、檢測原理
該方法以沖擊彈性波作為媒介，以波速和信號能量作為計算依據，通過交叉測線對被檢對象進行全方位掃描，通過對采集數據的反演、重建得到能真實反映其結構內部情況的結構質量分布圖像，以達到檢測結構物內質量的目的。

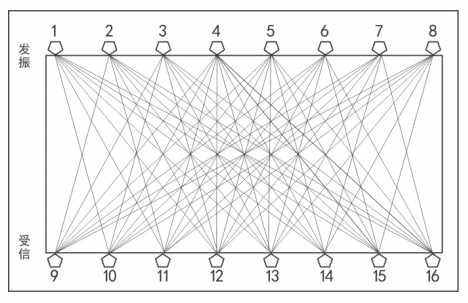

彈性波CT法測試原理
四、標準支持
（1）《水工混凝土結構缺陷檢測技術規程》（SL713-2015）；
（2）《水利水電工程勘探規程》（SL/T291.1-2021）；
（3）《沖擊回波法檢測混凝土缺陷技術規程》（JGJ/T411-2017）；
（4）《沖擊彈性波法檢測混凝土缺陷技術規程》（T/CECS925-2021）；
（5）《在用公路橋梁現場檢測技術規程》（JTG/T5214-2022）。

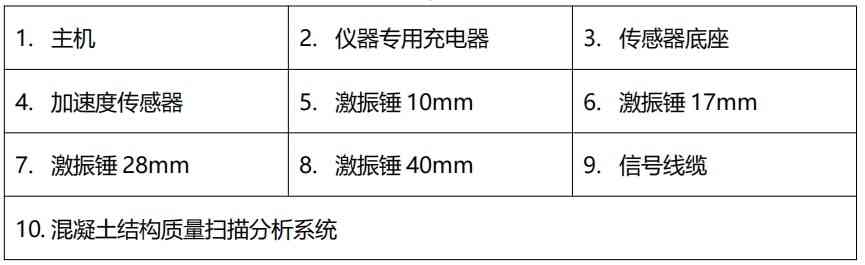

五、產品配置
六、工程案例

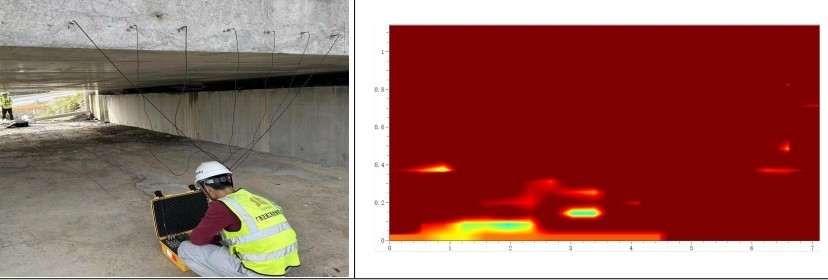

廣西某項目測試案例

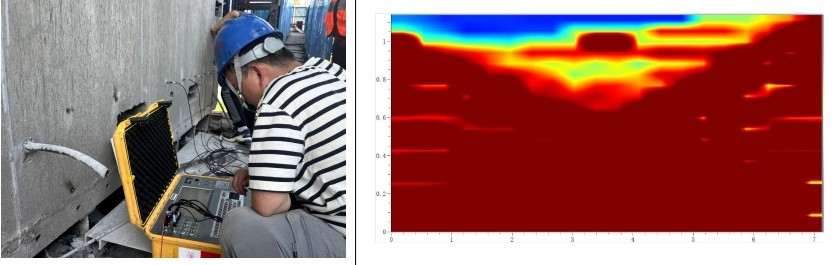

貴州某項目測試案例

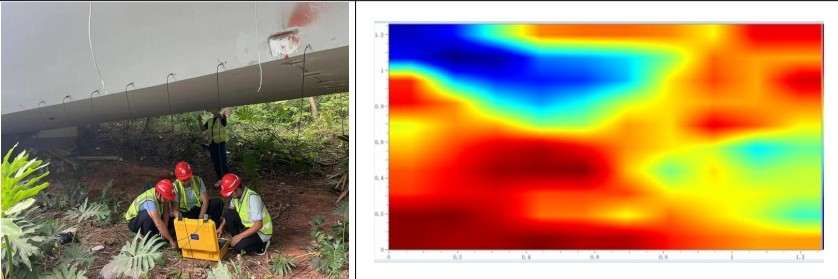

湖北某項目測試案例
