HT-OFD200 光纖光柵位移計
型 號：HT-OFD200
原產地：國產
用 途：可用于石油化工、水利水電工程、工業與民用建筑等結構上裂縫或
接縫開合度的長期監測。
HT-OFD200 光纖光柵位移計
HT-OFD200 光纖光柵位移計采用全不銹鋼外殼設計，具有抗壓、抗徑向力等特點，適用于長期布設在混凝土結構、鋼結構等表面，測量結構物伸縮縫或周邊縫的開合度(變形)?？赏綔y(cè)量安裝位置的溫度，自動進行實時溫度補償，提高傳感器在不同氣候條件下的適應性及監測數據的準確性。具有很高的精度和靈敏度、卓越的防水性能、耐腐蝕性和長期穩定性。可用于石油化工、水利水電工程、工業與民用建筑等結構上裂縫或接縫開合度的長期監測。傳感器采用探桿安裝方式，可以精確、快速測定橋梁、隧道、大壩、地下工程、邊坡的位移變形。測量精度不受光纖傳輸距離及電磁干擾的影響，可通過伸縮探桿或拉線兩種方式實現對伸縮位移的精確測量，標準量程為 0～200mm，具有溫度補償功能。

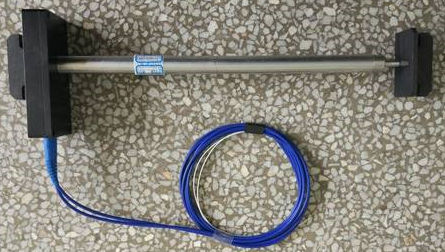

HT-OFD200 光纖光柵位移計圖片
功能特點：
?光信號測量，電磁免疫，本質防爆；
?光纖輸入/輸出，傳感器敏感頭無源（Passive）；
?光纖傳輸距離遠，易于光纖組網；
?適用于高速運動位移測量、沖擊位移測量；
?成本低，體積小，易于安裝；
應用領域：
?油罐、油庫的液位、油位監測；
?橋梁、隧道、大壩、地下工程等伸縮位移觀測和測量；
?地面沉降變形、邊坡滑移變形、裂縫等的監測；

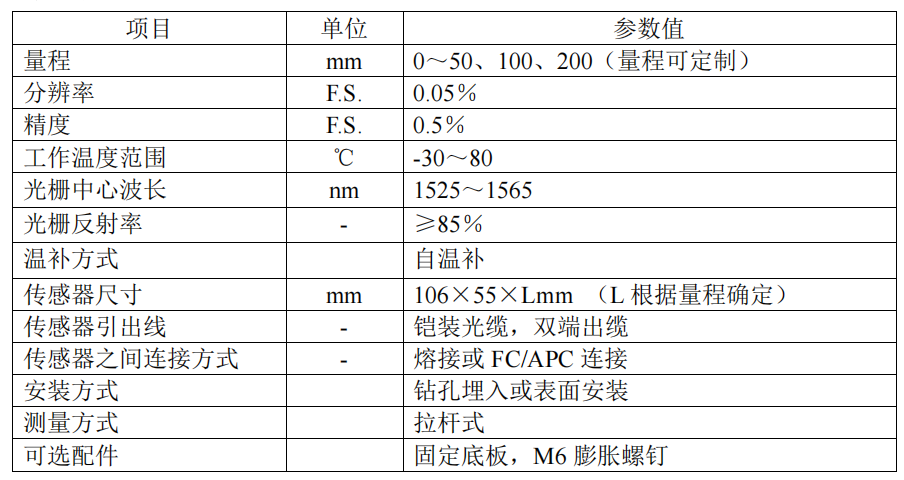

技術參數：

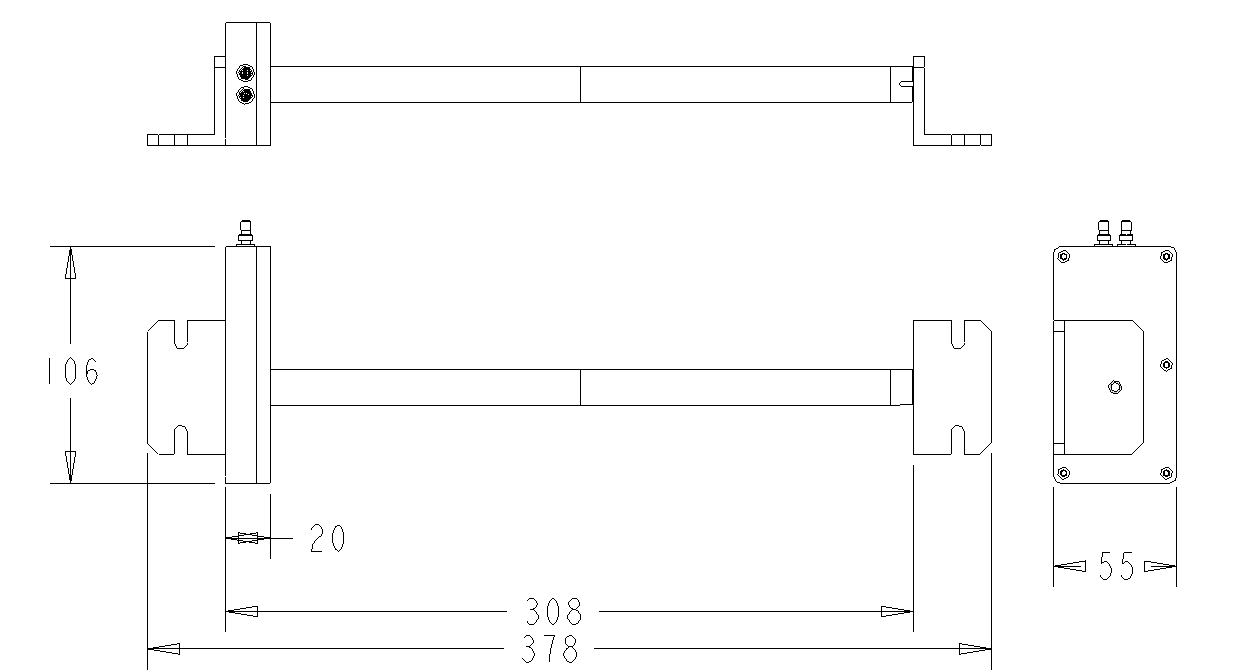

外形尺寸：
安裝說明：
1.1 安裝組件
安裝底座 A 一個
安裝底座 B 一個
拉桿式位移計一個
1.2 安裝配件
M3×8mm 螺釘三個
M5×8mm 螺母一個
M6 膨脹螺釘四個(混凝土用，鋼結構不用)
1.3 安裝工具
沖擊鉆設備一套（用于混凝土）或者焊機一臺（鋼結構）
扳手一把
鉗子一把

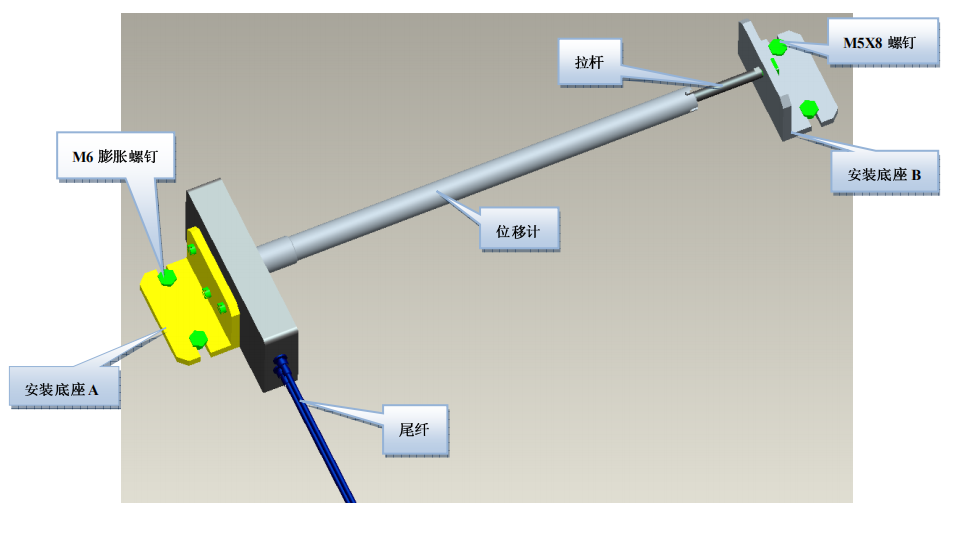

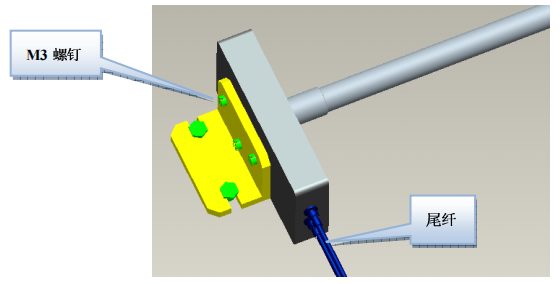

1.4 多點位移計外形圖說明
1.5 安裝步驟：

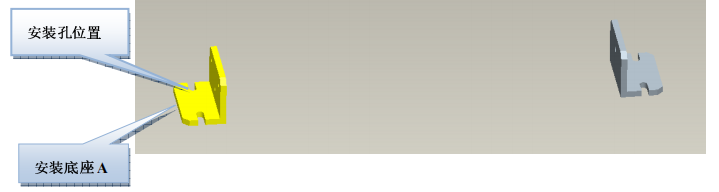

a) 安裝前，根據現場確定四個安裝孔位置。

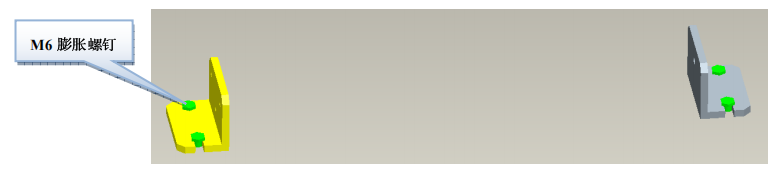

b) 根據確定好的孔位，用沖擊鉆打孔。將 4 個 M6 膨脹螺釘安裝好。然后安裝好底座A 和 B。（如果是鋼結構，需用焊接將底座 A 和 B 焊接到被測表面）
c)用 3 個 M3X8 螺釘將傳感器裝配到安裝底座 A 上。

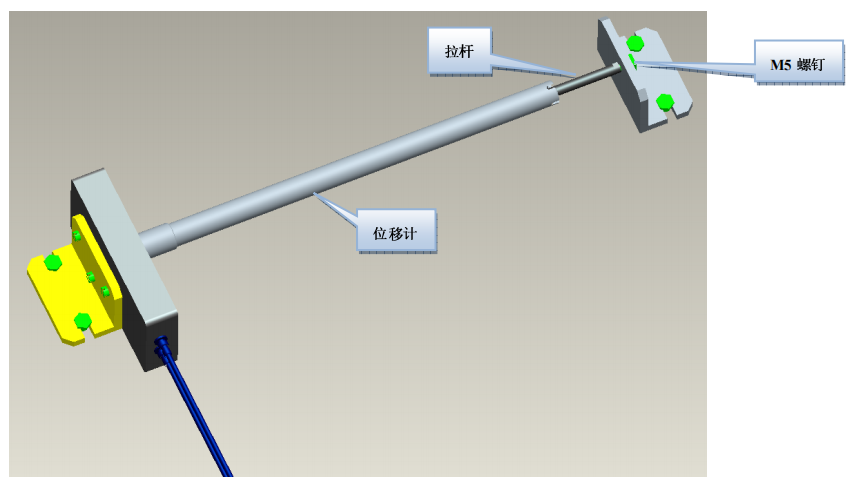

d)用 1 個 M5 螺釘將傳感器的拉桿與安裝底座 B 固定。
e)其它位移傳感器與此相同，最后將傳感器聯網后連接到解調設備上，準備測量。

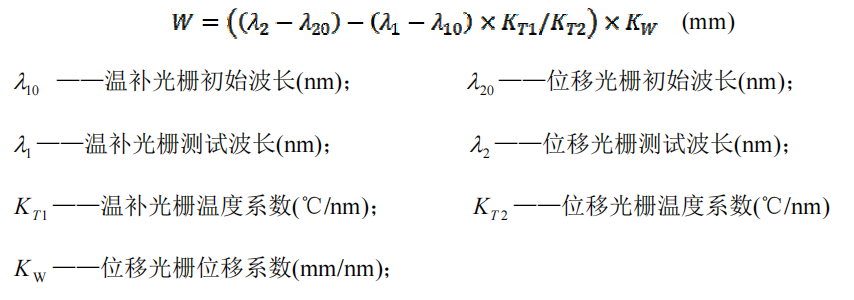

計算說明：BA-OFD200 光纖光柵位移計采用雙光柵形式，進行溫度補償。長波長光柵用于測量位移。在安裝完位移計之后，須紀錄兩個初始波長為?10、?20 (下標 1 表示測溫光柵，下標 2 表示位移光柵)，這兩個初始波長會配置在初始配置文件中。在實際監測過程中，光纖光柵分析儀會自動讀取兩個測試波長?1、?2 。然后由軟件按照以下公式計算出目前的位移值。
- 2021-07-16HT-OFD200 光纖光柵位移計
