光纖光柵滲壓計 V2.0
型 號：PY-F-OM-B03
原產地：國產
用 途：主要適用于隧道、輸水隧洞、邊坡等應用場景

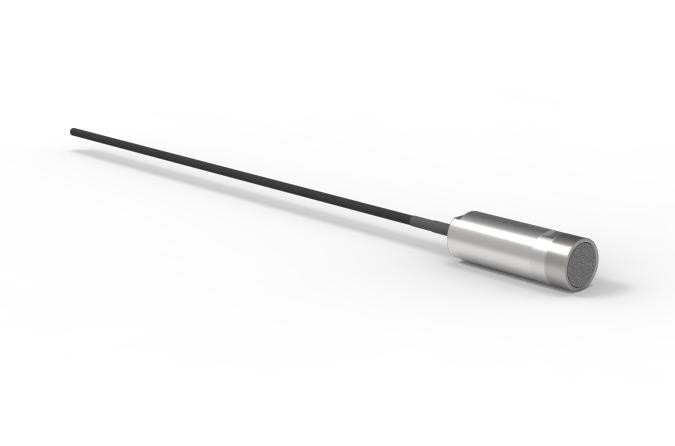

光纖光柵滲壓計
PY-F-OM-B03
1.產品概述
傳感器介紹：光纖光柵滲壓計適用于長期埋設在水工結構物或其它混凝土結構物及土體內，測量結構物或土體內部的滲透(孔隙)水壓力，也可通過壓力測試出水位高低，可根據客戶要求加工螺口，測試管道或容器的內部壓力。特有的溫度低敏感特性大大降低了溫度對傳感器測試的影響，加上內置溫度傳感器，可精確地對溫度變化導致的偏差進行補償修正。
傳感器特點：
? 專有的內置溫度補償結構設計，溫度計精度±0.25℃，保證了測量精度，同時可以進行環境溫度測量；
? 不銹鋼密封結構設計配合獨立研發的密封材料，耐水壓強度 2MPa；
? 彈性體與膜片同軸結構設計，保證應力傳遞的有效性和線性，確保傳感器的重復性和精度；
? 長期穩定可靠，耐腐蝕，耐老化、無源不受干擾；
? 高精度、高分辨率；
應用場景：主要適用于隧道、輸水隧洞、邊坡等應用場景。
光纖光柵滲壓計
2.技術參數

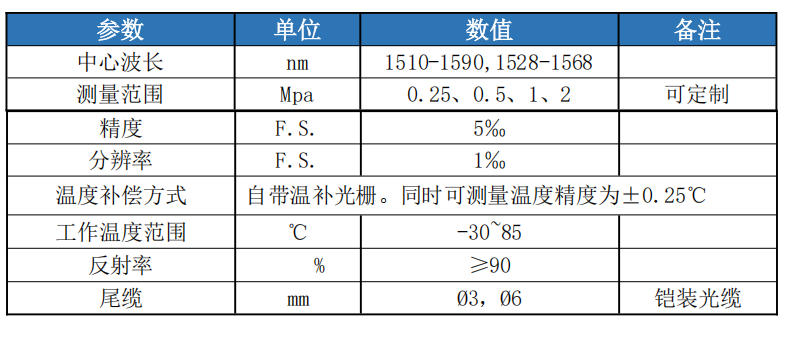

表 1 光纖光柵滲壓計主要性能參數
3.工作原理
光纖光柵滲壓計工作時，外界水體產生的滲透壓力透過透水石作用在感壓膜片上，引起感壓膜片發生形變，感壓膜片形變通過光柵固定支架作用到光柵上，光柵受應力作用中心波長發生變化，解析波長變化量，通過相應計算方程式即可測出滲壓值。
4.系統組網圖

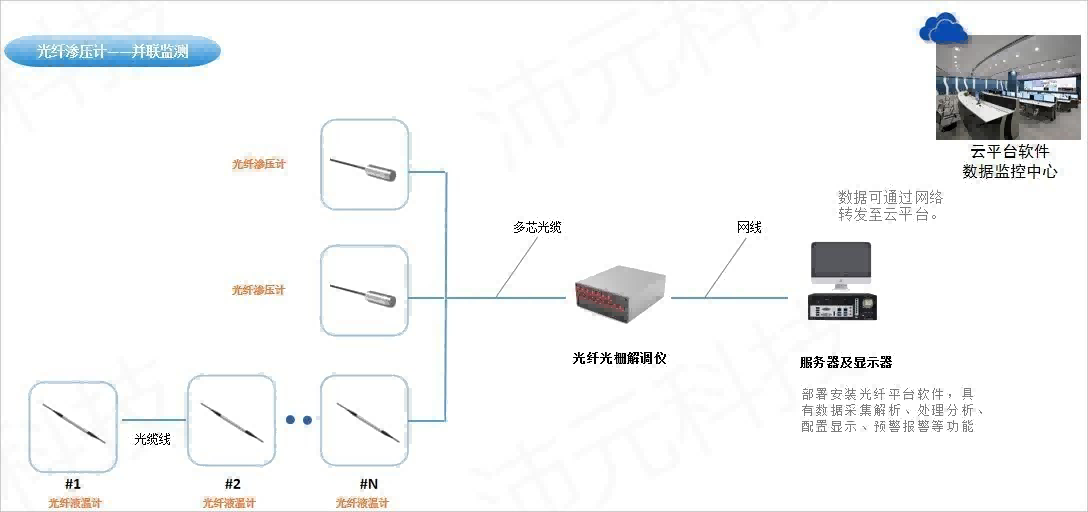

系統組網示意圖
5.安裝說明
根據應用場景主要安裝方式為：
1）測壓管中埋設安裝，先鉆孔后埋設測壓管，再將滲壓計安裝測壓管內。
2）直接投入液體中固定，先將安裝支座固定在指定位置，再將滲壓計固定在支座上。
3）土體或砂石土中埋設，先將安裝支座固定在指定位置，再將滲壓計固定
在支座上，然后回填砂石。
傳感器安裝過程中應做好記錄，存檔。其內容包括，傳感器安裝的具體位置、位置編號、傳感器編號、傳感器初始波長數據、埋設安裝日期、天氣狀況及安裝人員。
在準備安裝傳感器之前，必須先閱讀下述安裝指導，并且要完全弄懂。因為該傳感器屬于精密器件，任意一個小的安裝缺陷都會導致傳感器的測量誤差或傳感器損壞，所以安裝時必須按照安裝流程仔細認真操作。

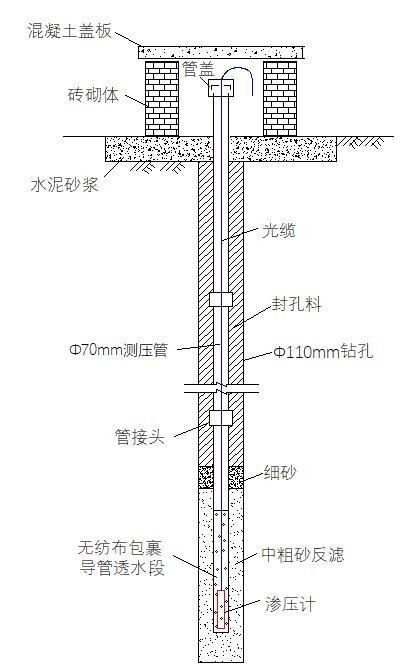

安裝示意圖
6.故障排除
光纖光柵傳感器的維修與故障排查工作主要集中在對光纜接頭的定期檢查以及終端盒的維護方面。由于傳感器安裝完成后，通常難以接觸，導致其修理工作受到限制，故出現故障時可查閱下列問題及可能的解決辦法，有關更多的故障排除幫助可聯系我司咨詢。
癥狀：傳感器不能正常讀數
√ 使用紅光筆檢查傳輸光纜是否中斷；
√ 光纖光柵解調儀的 FC/PC 頭是否連接完好；
√ 光纖光柵解調儀是否已進入正常工作狀態，光纖光柵解調儀的通訊連接是否正常。
√ 查看傳感器的光譜視圖是否正常，有無較大的能量損耗點。
