光纖光柵表面式側縫計-PY-V2.0
型 號：PY-V2.0
原產地：國產
用 途：光纖光柵表面式測縫（裂縫）計用于測量混凝土、巖體或其它結構表面縫的開合變化，包括壩體、巖石、樓宇、橋梁或立柱等裂縫的監測。設備可在高達 1MPa（特殊要求可定制）的壓力下工作。
1.產品概述
傳感器介紹：光纖光柵表面式測縫（裂縫）計用于測量混凝土、巖體或其它結構表面縫的開合變化，包括壩體、巖石、樓宇、橋梁或立柱等裂縫的監測。設備可在高達 1MPa（特殊要求可定制）的壓力下工作。

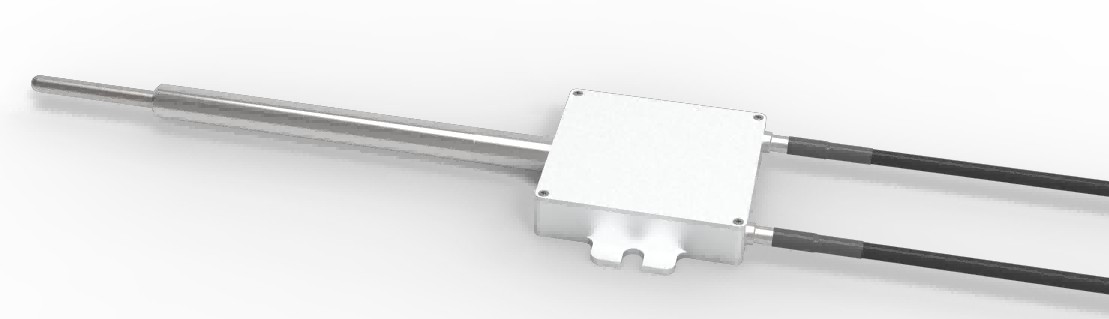

圖 1 光纖光柵表面式測縫（裂縫）計實物圖
2.技術參數

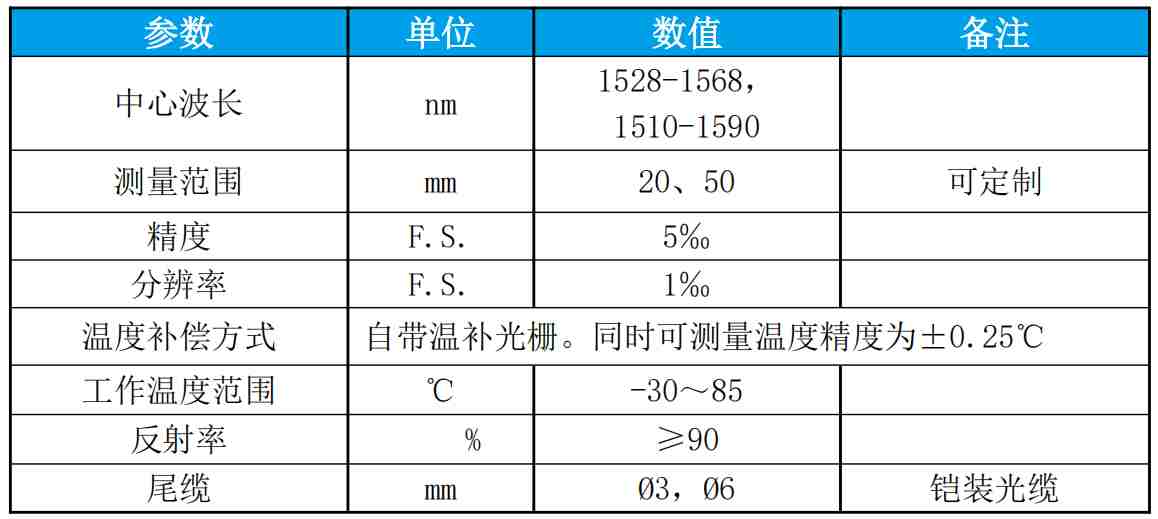

表 1 光纖光柵表面測縫計主要性能參數
3.工作原理
光纖光柵表面式測縫（裂縫）計一端固定、另一端為活動端，當結構物發生變化時結構端移動帶動設備內光纖光柵波長變化，通過解調儀設備解析計算波長漂移量從而獲得監測值。
4.系統組網圖

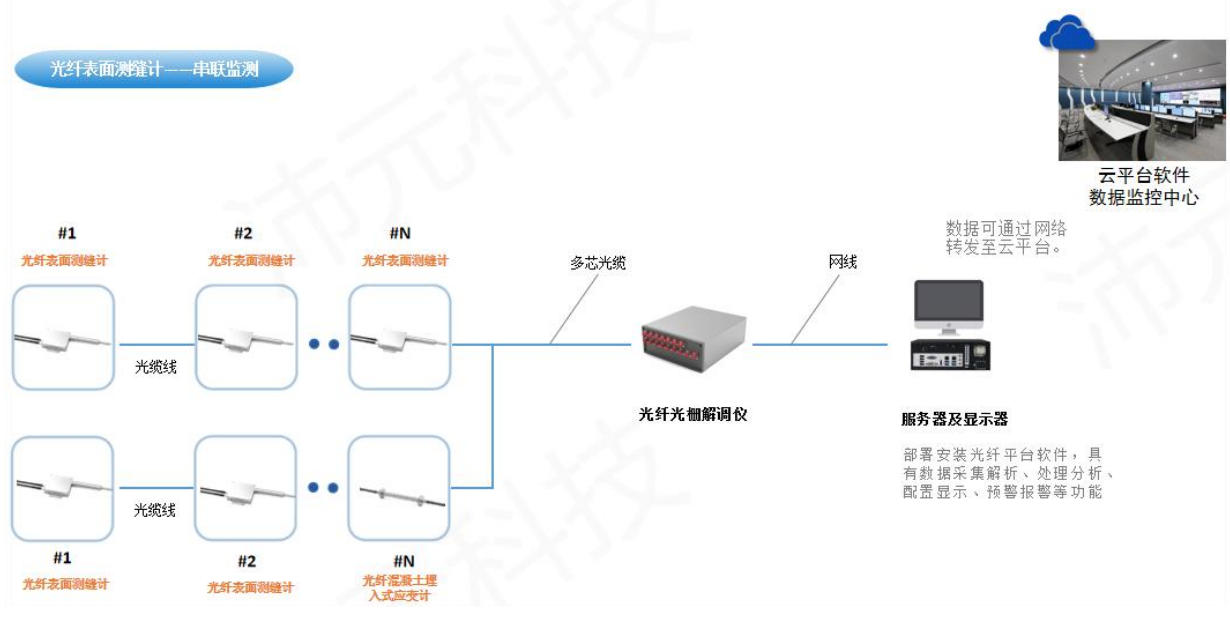

圖 2 產品系統組網示意圖
5.安裝說明
在準備安裝傳感器之前，必須先閱讀下述安裝指導，并且要完全弄懂。因?yàn)?/span>該傳感器屬于精密器件，任意一個小的安裝缺陷都會導致傳感器的測試誤差或傳感器損壞，所以安裝時必須小心。
5.1 安裝底座簡介
光纖光柵位移計（裂縫計）的安裝底座為分前后兩部分，前端為 L 型結構，用于頂住測縫計壓縮桿，后端底座分為上下兩部分，底下部分用膨脹釘固定在混凝土表面，上部分配合 4 個螺釘用于鎖緊測縫計。如圖 3 所示，安裝底座安裝在被測接縫的兩側，安裝間距與測縫計量程相關，50mm 量程的底座安裝間距在 160～180mm 間 ，底座固定使用 10mm 膨脹螺栓，為防止底座轉動，孔內應灌環氧膠，膨脹螺栓插入安裝座后插入孔內，并鎖緊，將測縫計放置在后端安裝座上，壓縮桿在前端安裝座上頂回 25mm(按實際負量程測試需要)后用 4 個 M4 螺釘（加彈力墊片）將上底座壓在測縫計上鎖緊。

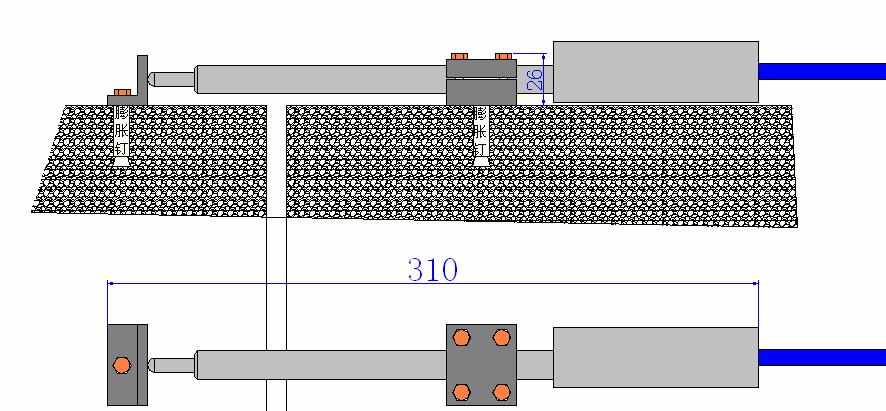

圖 3安裝底座
圖 4正確的安裝方向及測試方向
6.故障排除
光纖光柵傳感器的維修與故障排查工作主要集中在對光纜接頭的定期檢查以及終端盒的維護方面。由于傳感器安裝完成后，通常難以接觸，導致其修理工作受到限制，故出現故障時可查閱下列問題及可能的解決辦法，有關更多的故障排除幫助可聯系我司咨詢。
癥狀：傳感器不能正常讀數
√ 使用紅光筆檢查傳輸光纜是否中斷；
√ 光纖光柵解調儀的 FC/PC 頭是否連接完好；
√ 光纖光柵解調儀是否已進入正常工作狀態，光纖光柵解調儀的通訊連接是否正常。
√ 查看傳感器的光譜視圖是否正常，有無較大的能量損耗點。
