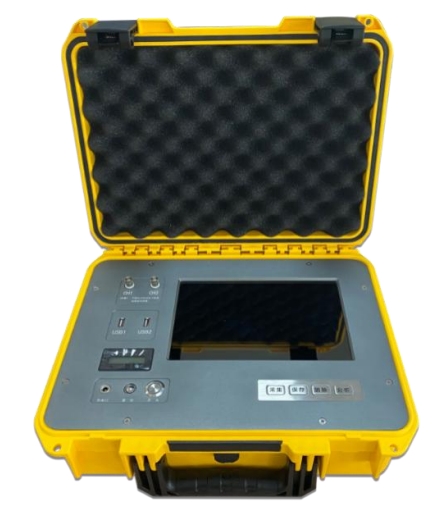

鋼混結構綜合檢測系統
型 號：LT-SSDT
原產地：國產
用 途：鋼混脫空及內部缺陷檢測。
鋼混結構綜合檢測系統
LT-SSDT | 精準檢測·高效可靠
一、核心功能
產品功能：鋼混脫空及內部缺陷檢測。
適用范圍：管廊、沉箱、鋼管混凝土拱橋、鋼管混凝土柱梁、鋼管束混凝土結構、裝配式鋼結構、壓力鋼管。
智能分析：單/雙通道信號采集，支持頻譜分析、缺陷范圍智能判別。
二、技術優勢
高精度分析方法：信號特征法、彈性波CT掃描法。
高精度進口元器件：歐美進口核心部件，重復性好，結果準確。
智能軟件支持：等值線、彩圖成像、快速平面成像、波形信號無級縮放、波速層析成像、能量層析成像、綜合成像。
采樣精度：物理24位。
最大采集頻率：不小于4000KHz且可調。
信號輸入模式：雙通道同時支持IEPE和直流，且雙通道能同時使用。
三、檢測原理
1、沖擊信號特征法
通過沖擊使得結構表面產生振動；結構脫空與否，結構振動信號的相位、幅度、頻率等特征信息會發生變化，根據這一系列特征判斷鋼結構與混凝土接觸表面是否存在脫空。

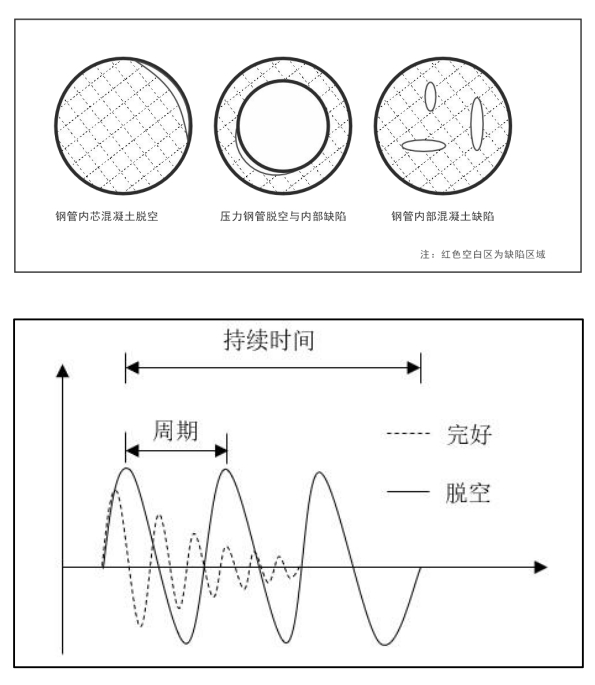

鋼管或鋼板混凝土缺陷測試原理
2、彈性波CT掃描法
該方法以沖擊彈性波作為媒介，以波速和信號幅值作為計算依據，通過交叉測線對被檢對象進行全方位掃描，通過對采集數據的反演、重建，得到真實反映結構內部情況分布圖像，達到檢測結構物內部質量的目的。

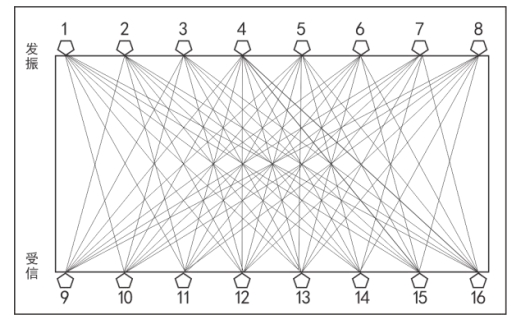

彈性波CT掃描法測試原理
四、標準支持
（1）《水工混凝土結構缺陷檢測技術規程》（SL713-2015）；
（2）《公路橋梁技術狀況評定標準》（JTG/TH21-2011）；
（3）《鋼管混凝土橋梁檢驗評定規程》（DB51/T2425-2017）；
（4）《沖擊回波法檢測混凝土缺陷技術規程》（JGJ/T411-2017）；
（5）《沖擊彈性波法檢測混凝土缺陷技術規程》（T/CECS925-2021）。

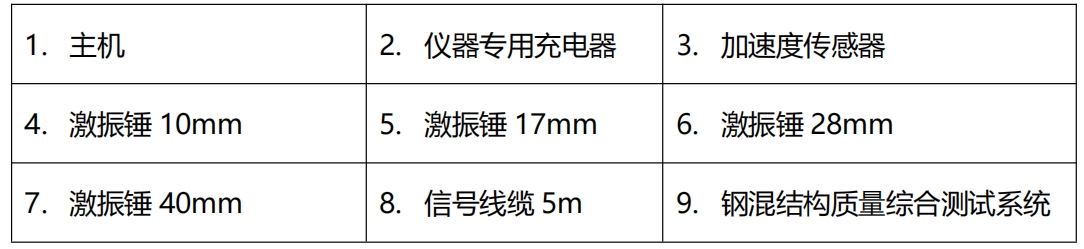

五、產品配置
六、工程案例

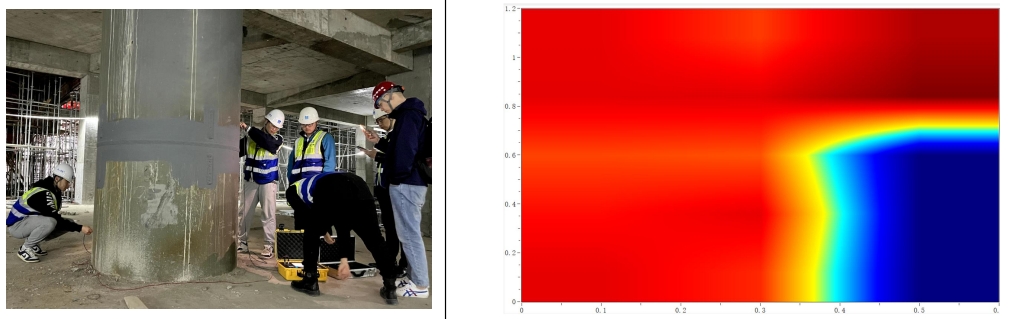

湖北某項目測試案例

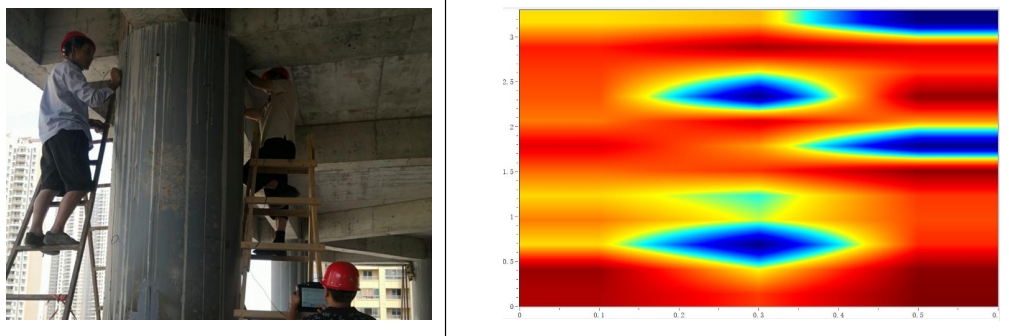

四川某項目測試案例

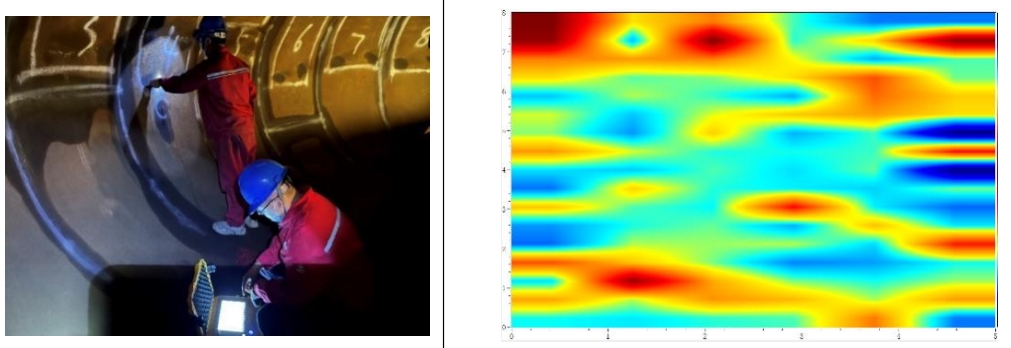

海南某項目檢測案例
