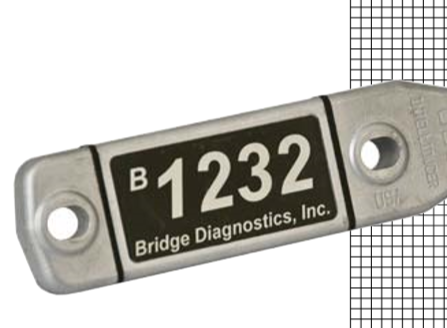

ST350應變傳感器
型 號：ST350
原產地：美國Campbell
用 途：評估橋梁、建筑、起重機和游樂園設施等所承受的動態載荷應力。
ST350應變傳感器
概覽
ST350應變傳感器用來評估橋梁、建筑、起重機和游樂園設施等所承受的動態載荷應力。它通過預接線直接連接到我們的數據采集器，適用于結構監測應用領域的數據采集系統。
優點及特征
?改善的信噪比，具有更高的測量分辨率
?堅固耐用，適用于惡劣環境
?僅需使用幾次就可收回成本
?與坎貝爾的大多數數據采集器相兼容
?只需作很少的準備工作，就能快速安裝
?高效，可靠，及高精度
安裝
粘附在預加應力的鋼結構，混凝土，或者木頭上，使用兩個帶螺紋的固定板和一個夾具來固定。另外，也可使用兩個c形夾來將ST350固定到鋼結構上。如果是將ST350粘附到鋼筋混凝土上，一般需要兩個帶螺紋的固定板，一個傳感器延長板，以及一個延長夾具。
訂貨信息
應變傳感器
ST350 BridgeDiagnostics公司的350-歐姆應變傳感器，15英尺重載線纜
附件
21278帶螺紋的固定板(需要2個)
21279 板固定夾具
21280 傳感器延長板(需要搭配延長央具)
21281 延長央具
21282 c形固定夾(需要2個)
技術規格
?精度：±2%，逐一校準到NIST標準
?對于1000με所要求應力：~76N
?應變量程：±2000μs
?靈敏度：~500ue/mV/V
?電路：由4個活躍350-歐姆箔式應變片所組成的4線惠斯通全橋
?線纜：BDIRC-187，22AWG美國線規，每2芯單獨屏蔽的外部再屏蔽的線纜;15英尺標準長度
?材質：鋁
?尺寸：11.1x3.2x1.3cm
?重量：85g
