FT430 布里淵光纖傳感分析儀
型 號：FT430
原產地：上海拜安
用 途：橋梁、大壩、隧道、建筑等土木工程結構安全監測；
高壓電纜應力監測；
尤其管道在線檢漏監測；
FT430
布里淵光纖傳感分析儀
布里淵光時域分析儀（BOTDA）技術是通過分析光纖各點反射回來的布里淵信號光的頻移來確定沿線的光纖應變分布，擁有較長的監測距離，可達到幾十公里甚至上百公里，解決長距離（>20KM）分布式應變測量難題的較好辦法，尤其是在橋梁、高壓電纜、油氣管道方面有很好的應用前景。

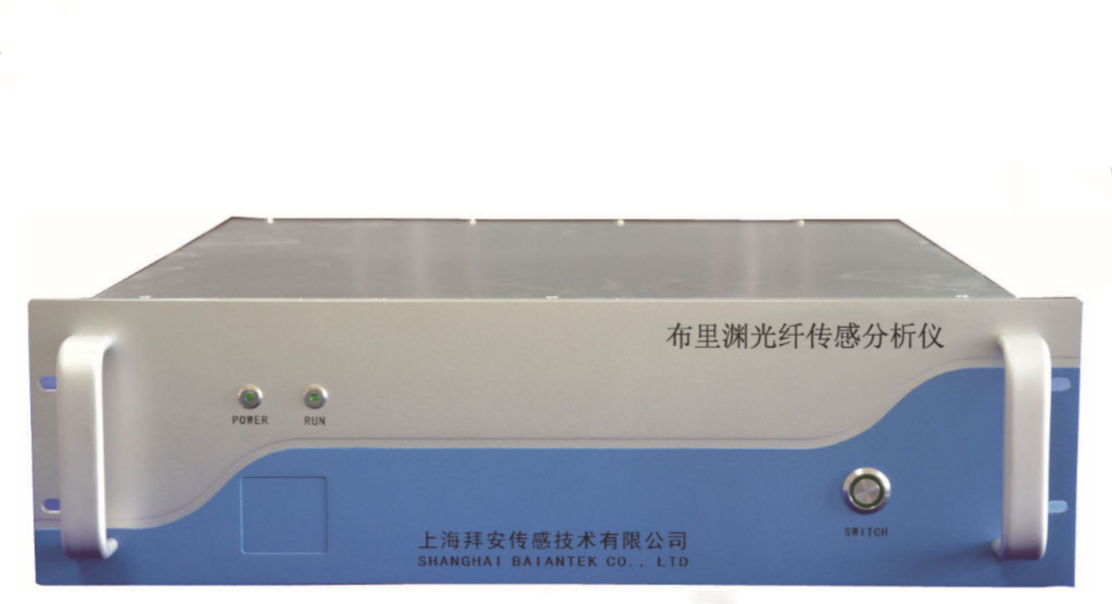

布里淵光纖傳感分析儀外形圖
產品特點：
?實行性
長距離分布式應變的實時、在線式監測，并做到早期預警，提供連續的動態監測信號，測量到的應變數據是不間斷﹑連續分布的，可以即時顯示被監測物體內每隔0.4米的應變變化。
?先進性
光纖分布式應變測量系統是在線監測中較為有效的手段，在技術上已非常成熟完善；光纖本身既做信號傳輸，也用于探測應變，即傳播傳感一體化；通過采用不同的外護套材料，系統可以適應各種環境；各種功能設定由BOTDA系統的主機通過PC在Windows環境下由工程師調試編程來完成。設定區域長度及報警點，系統校訂均可采用Windows XP以上版本軟件來完成。
?準確性
系統的應變測量精度±20με，定位精度±0.4～1米；系統主機內的激光發射裝置每秒鐘會發射上千次的光脈沖，并將取樣應變的平均值輸出到顯示系統，基本消除誤差。
?靈活性
系統提供的是一個連續的動態監測信號，系統可設置多級應變值報警，并且可以根據具體應用不同進行修正。
?擴展性
在精度允許范圍內，可對標準測量距離和通道進行擴充。
?安全性
光纜分布式應變監測系統具備安全記錄功能，根據硬盤空間的容量可存儲不少于3年的歷史報警數據。遠程診斷，可由專門工程師提供最低限度的系統遠程診斷。如果光纖受損，系統可以即時定位受損點，通過光纖熔接機對其進行熔接，這對于有效的實施在線監測是非常重要的，探測光纜本征安全，由于采用光信號,因此不會產生電磁干擾。
應用領域：
?橋梁、大壩、隧道、建筑等土木工程結構安全監測；
?高壓電纜應力監測；
?尤其管道在線檢漏監測；
主要技術指標如下：
|
型號 |
FT430 |
|
技術類型 |
BOTDA |
|
探測距離 |
50km（環路100km） |
|
通道數 |
4 |
|
連接方式 |
雙端連接 |
|
測量周期 |
不超過100秒/通道 |
|
應變測量范圍 |
-3％（壓縮）到4％（拉伸）（取決于傳感光纖光纜材質） |
|
應變測量精度 |
±10με |
|
溫度測量范圍 |
-40℃~300℃（取決于傳感光纖光纜材質） |
|
溫度測量精度 |
±0.5℃ |
|
最高空間分辨率 |
1m |
|
最高采樣分辨率 |
0.4m |
|
掃頻范圍 |
10～13GHz |
|
掃頻步長 |
1，2，5，10，20MHz |
|
平均次數 |
FC/APC |
|
光輸出接口 |
1~216次 |
|
通訊接口 |
RS232/RJ45/USB |
|
工作電壓 |
AC電源：100～240VAC，50/60Hz |
|
工作功率 |
100W |
|
工作環境溫度 |
0℃～40℃ |
|
存儲溫度 |
-20℃~65℃ |
|
環境濕度 |
5-90％（無凝露） |
|
主機尺寸 |
標準19英寸機架式 |
|
主機激光安全級別 |
CIass1（滿足EN60825-1) |
注：由于涉及改進的需要，上述內容如有改變，恕不另行通知。
