YL-SWT 剪切波波速測試儀
型 號：YL-SWT
原產地：上海巖聯
用 途：場地勘察剪切波波速測試；
場地勘察地脈動卓越周期測試。
YL-SWT
剪切波波速測試儀
產品用途：
◆場地勘察剪切波波速測試
◆場地勘察地脈動卓越周期測試
符合規范：
◆《建筑抗震設計規范GB50011-2010》
◆《巖土工程勘察規范GB50021-2001》
◆《地基動力特性測試規范GB/T50269-2015》
產品特點：
◆8.4”真彩高亮觸摸屏，亮度無級可調，數據、曲線清晰，適用環境廣泛。
◆軍工級人體工學模具設計，高強度鋁合金結構，重量輕體積小，長時間工作更輕松。
◆專業向?qū)讲僮髁鞒淘O(shè)計，檢測步驟更優化，操作更簡單，檢測更高效。
◆專有低功耗技術平臺+內置高性能復充鋰電池，滿足超長時間地脈動測試。
◆AD動態范圍大，信噪比高。
軟件特點：
◆完善的波形瀏覽編輯功能，支持?jǐn)?shù)字濾波、波形放大縮小、波形移動、指數放大等操作。
◆輸出報表格式、內容可靈活設置。
◆支持原始波形圖、波速圖、匯總數據表等多種顯示和輸出方式，滿足不同工程需要。
◆測點定義、修改方便直觀，便于波形分析。
軟件界面：
性能參數：
|
型號 |
YL-SWT |
|
主控單元 |
低功耗嵌入式工業計算機 |
|
顯示屏 |
8.4寸真彩高亮液晶屏800×600（亮度無極可調） |
|
存儲容量 |
8G |
|
供電模式 |
內置高性能復充鋰電池≥6小時 |
|
電量顯示精度 |
10% |
|
操作方式 |
觸摸屏 |
|
數據傳輸 |
USB2.0 |
|
采樣間隔 |
5μs～65535μs |
|
記錄長度 |
512~8192點五檔可調 |
|
采樣分辨率 |
24位AD |
|
信號帶寬 |
0.1Hz～2000Hz |
|
通道數 |
4通道（外觸發通道1個，采樣通道3個） |
|
工作溫度 |
-20℃～+55℃ |
|
體積 |
266×180×50mm |
|
重量 |
2.8kg |

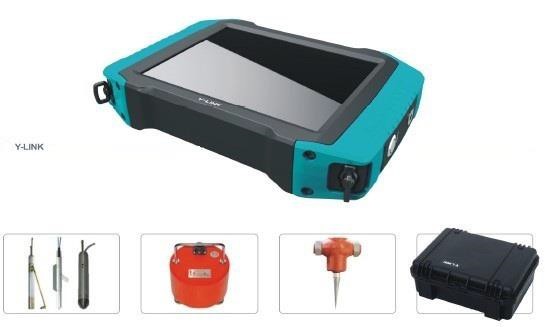

標準配置：
|
序號 |
名稱 |
數量 |
備注 |
|
1 |
YL-SWT采集儀 |
1臺 |
/ |
|
2 |
電源適配器 |
1只 |
12.6V |
|
3 |
井中三分量檢波器 |
1只 |
帶60米電纜，剪切波用 |
|
4 |
速度型觸發傳感器 |
1只 |
含15米連接電纜 |
|
5 |
U盤 |
1只 |
/ |
|
6 |
專業儀器箱 |
1個 |
/ |

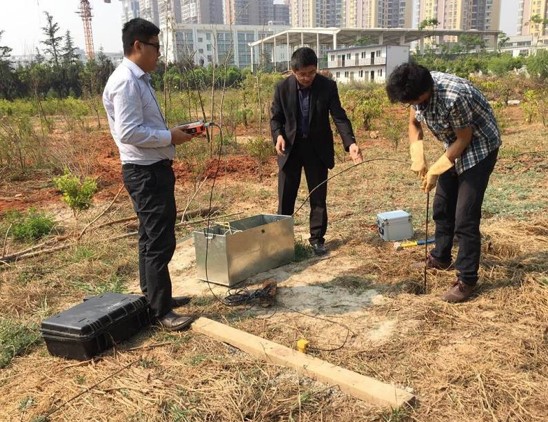

工程案例：
- 2020-03-10YL-SWT剪切波
